直流无刷电机及其控制器的工作原理与检修指南

直流无刷电机的工作原理及控制器的检修可以简要描述如下：

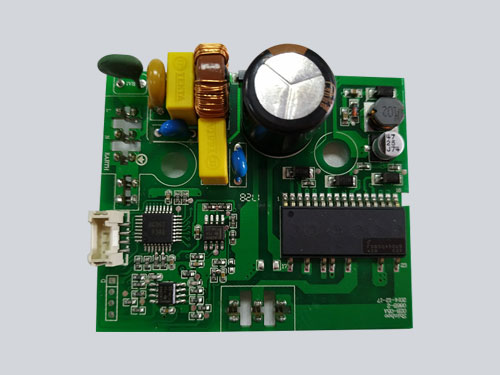

        直流无刷电机运转时，调速信号通过引线传输到控制器中的主处理芯片。主处理芯片根据接收到的信号做出相应反应，并将控制信号和驱动信号发送到逻辑电路和功率晶体管中，进而输出电动机的控制和驱动信号，使无刷电动机开始运转。同时，电动机内部的位置传感器（霍尔元件）会检测转子磁极的位置信号，并将其反馈到控制器的主处理芯片中，以控制相应功率晶体管的导通和关闭状态。当按下刹车把时，刹车信号通过插接件传输到控制器中。控制器的主处理芯片对该信号进行处理后，输出制动信号，使功率晶体管处于关闭状态，从而使无刷电动机断电，实现刹车的效果。在控制电动自行车的过程中，主处理芯片通过插接件将当前的控制信号传递给指示仪表进行显示。

      为了了解直流无刷电机的工作原理，可以将其划分为几个主要的功能电路，包括供电电路、启动电路、刹车电路、调速电路、欠压保护电路和过流保护电路。

控制器与无刷电机通常通过三根较粗的引线和无根细线进行连接。其中，较粗的三根引线用于控制器和电动机的连接，而较细的五根引线用于控制器和电机霍尔元件的连接。通过使用万用表检测引线两端的电压即可进行检修。
